柴油共轨系统维修及标准数据

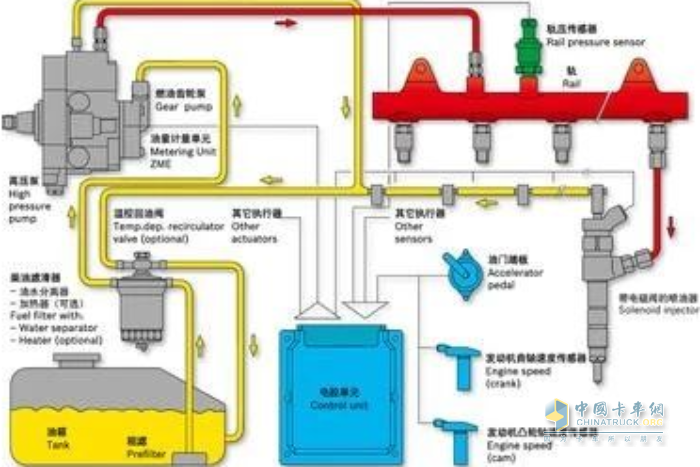

　　首先要看系统供电(24V)是否正常，看故障指示灯是否亮(没起动时系统正常灯亮)，其次整车要检查空档开关、钥匙开关和起动机是否正常。

　　二、起动机正常，起动时有黑烟，发动机不能起动

　　起动时有黑烟，说明供油系统正常，主要查找Ne和G传感器相位是否正确，另外Ne传感器的二根接线不能反相。

　　三、起动机正常，起动时有白烟，发动机不能起动

　　说明有部分供油

　　用诊断仪监控起动时实际轨压(正常为40Mp，冒白烟时一般不到40Mp)，说明共轨系统有泄漏，由于轨压低，起动油量减少，雾化不好，所以冒白烟，不能起动。

　　四、起动机正常，无黑烟和白烟，发动机不能起动

　　这种现象原因最多，用诊断仪看一般无实际轨压或很小。

　　1. 进油管空气没排干净，特别是新装整车，发动机出厂时，粗滤内无柴油;

　　2. 柴油进油不畅，如进油管吸偏，这种状态用手泵发现不了;

　　3. 共油泵PCV1和PCV2同时断开(主要查PCV继电器);

　　4. 喷油器问题，如将喷油器前端松开，发动机不能起动。若多个喷油器泄漏也不能起动，但此时拔掉共轨压力传感器，发动机能起动(主要是此时人为提高了起动轨压);

　　5. 共油泵PCV1和PCV2接触不良，触点有腐蚀现象，造成短时间内供油不足;

　　6. 共轨压力传感器故障，有一辆车在不起动时测到共轨传感器的电压已经为4.6V左右，但还没有到4.88V的报警值，所以没有闪码。因为ECU测到轨压很高，所以供油泵不会向共轨加大供油量，所以造成不起动，此情况可用拔掉轨压传感器起动来判断;

　　7. 共轨限压阀泄漏(用诊断仪可查出，限压阀打开时轨压为30MPa);

　　8. 发动机停止开关故障(开关闭合);

　　9. 最后要检查ECU供电系统

　　① 钥匙开关后ECU46、56脚电压(正常24V左右);

　　② 主继电器后ECU5、6、7脚电压(正常24V左右);

　　③ 诊断开关ECU68脚电压(正常10V左右);

　　④ PCV继电器主触点后电压(正常24V)。

　　发动机传感器正常时电阻、电压值

　　⒈ 电阻的测量(万用表电阻档、测量时关闭ECU电源)

　　⑴ NE传感器(40对41)： 120～125Ω

　　⑵ PCV1，PCV2电磁阀(阀上二插脚)：3.2Ω

　　⑶ 喷油器(电磁阀二插脚)：0.9～1.1Ω

　　⑷ 出水温度(155对55)，进气温度(32对55)，回油温度(162对55)三个传感器的阻值相同：

　　-30 -10 0 30 50 80 100 ℃

　　25.4 9.1 5.7 1.6 0.8 0.3 0.18 KΩ

　　⒉ 电压的测量(万用表直流电压档)

　　⑴ G传感器(120对131脚)：发动机工作时 0.9V

　　⑵ 共轨压力传感器121对134)：650rpm 44 Mpa 1.72V， 2370rpm 103 Mpa 2.70V

　　⑶ 加速踏板(重汽威廉姆斯)：APP1(21对135)：开度0%：0.75V， 100%：3.84V

　　APP2(22对136)：开度0%：0.375V 100%：1.92V

　　⑷ 加速踏板(徐重康希斯)： APP1(21对135)：开度0%：0.85V 100%：4.15V

　　APP2(22对136)：开度0%：0.85V 100%：4.15V

　　⑸ PTO电位器(加速踏板)(徐重上车油门)：(23对55)：开度0%：0.85V， 100%：4.15V

　　⑹ PTO电位器(重汽用)(23对55)：开度0%：0.5V， 100%：4.5V

　　⑺ 电子式机油压力传感器(24对54)： 0 kpa： 0.5V， 500 kpa： 2V， 1000 kpa： 4.5V

　　⑻ 进气压力传感器(128对54)：66 kpa： 0.5V， 333 kpa： 4.5V

　　发动机传感器故障时(信号线开路、对电源短路、对地短路)的电压值

　　⒈ 出水温度(155对55)，进气温度(32对55)，回油温度(162对55)三个传感器故障时的电压值相同：

　　Sensor AD Open信号线开路：4.88V， Vcc Short 对电源短路：4.88V， GND Short 对地短路： 0.02V

　　⒉ 加速踏板(21对135)，(22对136)和PTO电位器(或称汽车吊上车油门)：

　　Sensor AD Open信号线开路：0.18V， Vcc Short 对电源短路：4.88V， GND Short 对地短路： 0.02V

　　⒊ 进气压力传感器：

　　Sensor AD Open信号线开路：0.07V， Vcc Short 对电源短路：4.88V， GND Short 对地短路： 0.02V

　　⒋ 共轨压力传感器：Sensor AD Open信号线开路：4.83V， Vcc Short 对电源短路：4.88V，
